JH-U 일체형 커튼월(히든 프레임)

특징

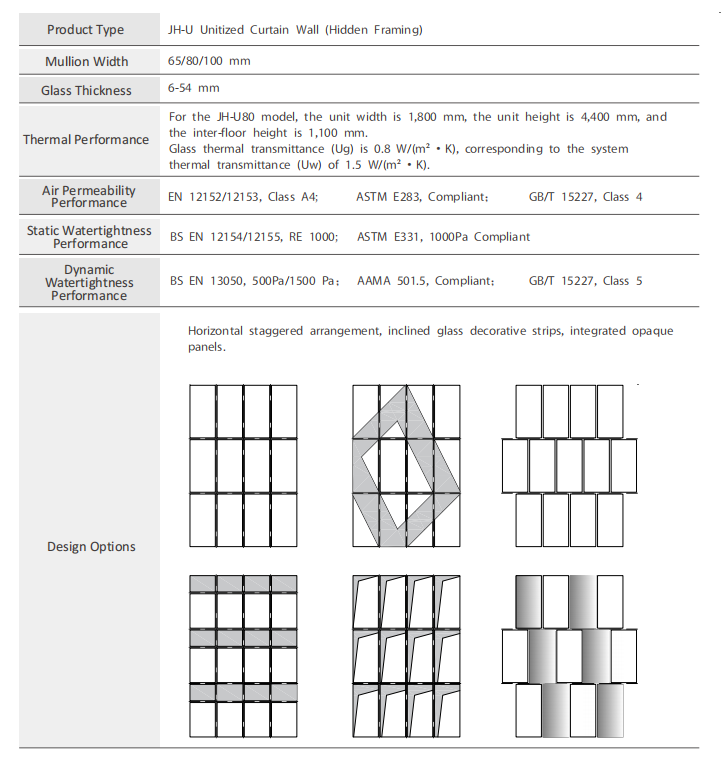

제품 유형: JH-U 일체형 커튼월(히든 프레이밍)

멀리언 폭: 65/80/100mm

유리 두께: 6~54mm

열 성능: JH-U80 모델의 경우 유닛 폭은 1,800mm, 유닛 높이는 4,400mm, 층간 높이는 1,100mm입니다. 유리 열관류율(Ug)은 0.8W/(m²·K)이며, 이는 시스템 열관류율(Uw) 1.5W/(m²·K)에 해당합니다.

공기 투과성 성능: EN 12152/12153, 클래스 A4; ASTM E283, 준수; GB/T 15227, 클래스 4

정적 방수 성능: BS EN 12154/12155, RE 1000; ASTM E331, 1000Pa, 준수

동적 방수 성능: BS EN 13050, 500Pa/1500Pa; AAMA 501.5, 준수; GB/T 15227, 클래스 5

제품 매개변수

히든 프레임 유닛화 커튼월(Hidden Frame Unitized Curtain Wall)은 눈에 보이는 알루미늄 프레임을 유리 파사드 뒤에 숨겨 깔끔하고 방해받지 않는 외관을 구현하도록 설계된 고급 파사드 시스템입니다.

JANGHO의 일체형 커튼월 기술을 기반으로 하는 이 시스템은 공장에서 조립식 모듈, 구조용 글레이징 설계 및 고성능 밀봉 솔루션을 결합하여 현대적인 고층 건물 및 상업용 건물 외관의 요구 사항을 충족합니다.

숨겨진 프레임 구조는 시각적 연속성을 향상시키는 동시에 우수한 기밀성, 방수성, 풍하중 성능 및 설치 효율성을 유지합니다.

JH-U 일체형 커튼월

매끄러운 유리 외관을 위한 히든 프레임 디자인

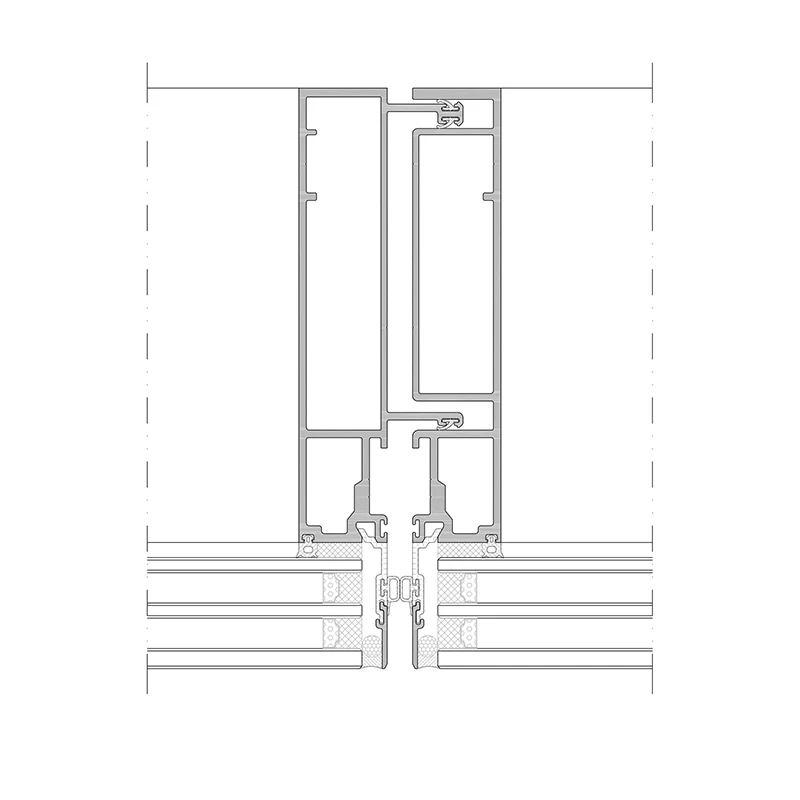

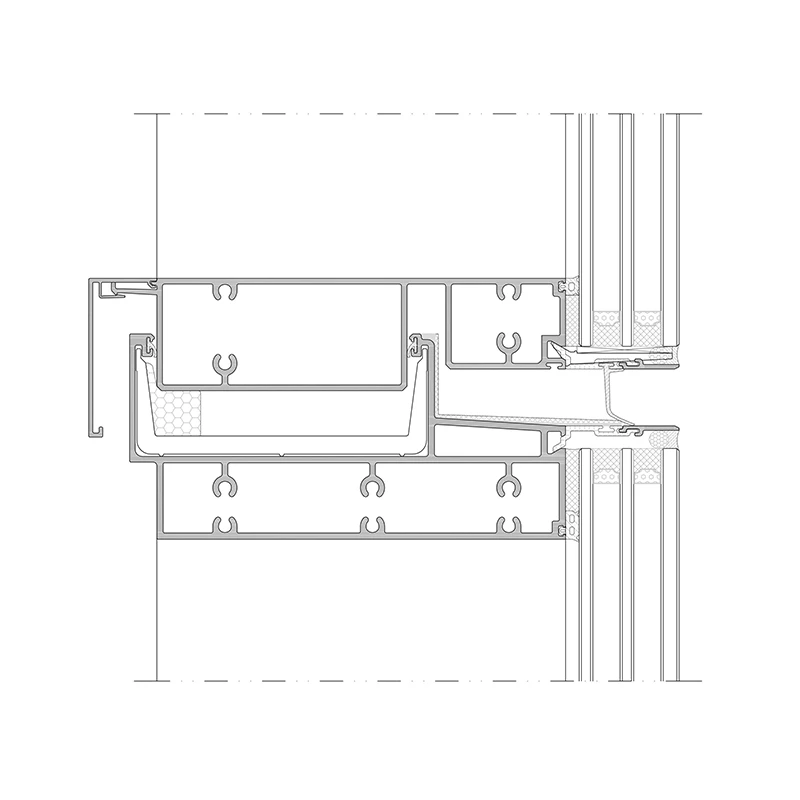

Hidden Frame Unitized Curtain Wall의 주요 특징은 외부에서 보이는 알루미늄 프로파일을 최소화하는 숨겨진 프레임 구조입니다.

기존의 노출 프레임 커튼월에 비해 히든 프레임 디자인은 더욱 깔끔한 유리 외관을 구현하고 외관의 시각적 일관성을 향상시킵니다.

주요 이점은 다음과 같습니다.

● 눈에 보이는 알루미늄 라인 감소
● 연속적인 유리 외관 외관
● 건축 미학 개선
● 다양한 유리 구성과의 유연한 통합
● 프리미엄 상업용 및 초고층 건물에 적합

숨겨진 프레임 구조는 글레이징, 씰 및 지지 구성 요소와 함께 설계되어 장기적인 외관 성능을 유지합니다.

구조용 글레이징 일체형 커튼월 시스템

JH-U 숨겨진 프레임 단위 커튼월은 유리 패널이 지지 단위 프레임워크와 통합되어 매끄러운 외부 외관 표면을 만드는 구조적 유리 접근 방식을 채택합니다.

시스템은 다음을 포함한 프로젝트 요구사항에 따라 설계될 수 있습니다.

● 유리 두께 선택
● 패널 모듈 치수
● 풍압 요건
● 건물 높이 조건
● 열 성능 목표
● 외관 외관 요구사항

따라서 고급 외관 성능과 미니멀한 외관 디자인이 모두 필요한 건축 프로젝트에 적합합니다.

JANGHO는 시스템 설계 및 제조부터 프로젝트 납품까지 완벽한 외관 엔지니어링 솔루션을 제공합니다.

장점은 다음과 같습니다:

● 고층 커튼월 프로젝트에 대한 광범위한 경험
● 통합 외관 엔지니어링 역량
● 공장 조립식 단위생산
● 맞춤형 숨겨진 프레임 커튼월 솔루션
● 고급 품질 관리 및 테스트 시스템
● 글로벌 프로젝트 경험 및 기술 지원
